PLANO INCLINADO


DESCRIPCIÓN

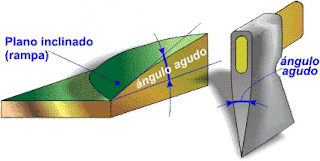

El plano inclinado es una superficie plana que forma con otra un ángulo muy agudo (mucho menor de 90º). En la naturalezaaparece en forma de rampa, pero el ser humano lo ha adaptado a sus necesidades haciéndolo móvil, como en el caso del hacha o del cuchillo.
UTILIDAD
El plano inclinado es el punto de partida de un nutrido grupo de operadores y mecanismos cuya utilidad tecnológica es indiscutible. Sus principales aplicaciones son tres:
1. Se emplea en forma de rampa para reducir el esfuerzo necesario para elevar una masa (carreteras, subir ganado a camiones, acceso a garajes subterráneos, escaleras...).
2. En forma de hélice para convertir un movimiento giratorio en lineal (tornillo de Arquímedes, tornillo, sinfín, hélice de barco, tobera...)
3. En forma de cuña para apretar (sujetar puertas para que no se cierren, ensamblar piezas de madera...), cortar (cuchillo, tijera, sierra, serrucho...) y separar o abrir (hacha, arado, formón, abrelatas...).

RAMPA

Descripción

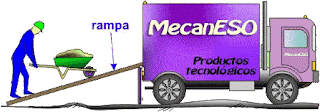

La rampa es una superficie plana que forma un ángulo agudo con la horizontal.
La rampa viene definida por su inclinación, que puede expresarse por el ángulo que forma con la horizontal o en porcentaje (relación entre la altura alcanzada respecto a lo que avanza horizontalmente, multiplicado por 100). Este último es el que se emplea usualmente para indicar la inclinación de las carreteras.

Un poco de historia
§ Aunque el plano inclinado es un operador presente en la naturaleza (en forma de rampa o cuesta) y que ya había sido fabricado en forma de cuña (puntas de flecha y lanza, hachas...) por parte de las culturas prehistóricas, se supone que no empezaron a construirse rampas conscientemente hasta el nacimiento de las culturas megalíticas (4000 a.C.) y la consiguiente necesidad de desplazar y emplear grandes bloques de piedra.
§ Con la aparición de los carros empezaron a construirse caminos que tenían que salvar grandes accidentes geográficos (sobre el 3000 a.C.)
§ Hacia el 2800 a.C., en Mesopotamia, empieza a emplearse en forma de escalera de obra (adaptación de la rampa a la fisonomía del ser humano) en las viviendas y construcciones sociales.
§ Después los romanos generalizaron su uso para el trazado de calzadas y la conducción de agua a las ciudades (acueductos).
Utilidad
La rampa es un plano inclinado cuya utilidad se centra en dos aspectos: reducir el esfuerzo necesario para elevar un peso y dirigir el descenso de objetos o líquidos.
Reducción del esfuerzo. La rampa permite elevar objetos pesados de forma más sencilla que haciéndolo verticalmente. El recorrido es mayor (pues el tablero de la rampa siempre es más largo que la altura a salvar), pero el esfuerzo es menor.
Podemos encontrar rampas con esta utilidad en carreteras, vías de tren, rampas para acceso a garajes, escaleras, acceso de minusválidos, puertos pesqueros, piscinas...

Dirigir el descenso de objetos o líquidos. Cuando se quiere canalizar el movimiento descendente de un objeto también se recurre a la rampa, pues añadiéndole unas simples guías (o empleando tubos inclinados) se puede conseguir que el camino seguido sea el que nosotros queremos, evitando desviaciones no deseadas.
Con esta utilidad se emplea en tejados, canalones, toboganes, acueductos, boleras, parques acuáticos, máquinas expendedoras, teléfonos públicos (guía para las monedas)...


CUÑA


Descripción

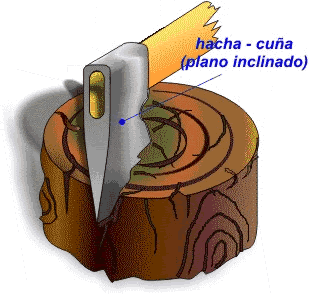

De forma sencilla se podría describir como un prisma triangular con un ángulo muy agudo. También podríamos decir que es una pieza terminada en una arista afilada que actúa como un plano inclinado móvil.
Se encuentra fabricada en madera, acero, aluminio, plásticos...
Estudio de las fuerzas
La cuña es un amplificador de fuerzas (tiene ganancia mecánica). Su forma de actuar es muy simple: transforma una fuerza aplicada en dirección al ángulo agudo (F) en dos fuerzas perpendiculares a los planos que forman la arista afilada (F1 y F2); la suma vectorial de estas fuerzas es igual a la fuerza aplicada.
Las fuerzas resultantes son mayores cuanto menor es el ángulo de la cuña.

Un poco de historia y evolución
§ El hombre de Cromañón ya la empleaba bajo la forma de hacha, cuchillo y puntas de lanza.
§ En el 3000 a.C ya se empleaba en las canteras egipcias para la separación de grandes bloques de piedra y para extraer tablas de los árboles. También por esta época se empieza a emplear en forma de sierra para madera.
§ Hacia el 2900 a.C se empieza a emplear en Sumeria bajo la forma de arado de madera.
§ Hacia el 1000 a.C. se aplica a las tijeras para trasquilar ovejas.
§ En 1848 es empleada por Linus Yale para la fabricación de la llave de la primera cerradura de seguridad. Esa llave estaba dotada de dientes de sierra con alturas diferentes.
§ En 1906 se patenta la cremallera formada por dientes que se engarzan entre sí por efecto de dos planos inclinados que los presionan. Una cuña introducida entre ellos permite separarlos.
Utilidad
La cuña es sumamente versatil y forma parte de multitud de mecanismo de uso cotidiano. Algunas de sus utilidades prácticas son:
§ Modificar la dirección de una fuerza. Pues convierte una fuerza longitudinal en dos fuerzas perpendiculares a los planos que forman el ángulo agudo. Esta utilidad es la empleada para abrir o separar cuerpos: obtener tablones de los árboles, partir piedras en canteras, cerrar o abrir los dientes de una cremallera...
§ Convertir un movimiento lineal en otro perpendicular. Si combinamos dos cuñas podemos convertir el movimiento lineal de una en el desplazamiento perpendicular de la otra creando una gran fuerza de apriete. Esta utilidad es especialmente apreciada en el ajuste de ensambles en madera, sujección de puertas, ajuste de postes en la construcción, llaves de cerraduras...
§ Herramienta de corte, bien haciendo uso de la arista afilada (cuchillo, abrelatas, tijeras, maquinilla eléctrica, cuchilla de torno...) o recurriendo al tallado de pequeñas cuñas (dientes de sierra) que en su movimiento de avance son capaces de arrancar pequeñas virutas (sierra para metales, serrucho, sierra mecánica, fresa, lima...).

TORNILLO


Descripción
El tornillo es un operador que deriva directamente del plano inclinado y siempre trabaja asociado a un orificio roscado.

Básicamente puede definirse como un plano inclinado enrollado sobre un cilindro, o lo que es más realista, un surco helicoidal tallado en la superficie de un cilindro (si está tallado sobre un un cilindro afilado o un cono tendremos un tirafondo).
Partes de un tornillo
En él se distinguen tres partes básicas: cabeza, cuello y rosca:
La cabeza permite sujetar el tornillo o imprimirle un movimiento giratorio con la ayuda de útiles adecuados; el cuello es la parte del cilindro que ha quedado sin roscar (en algunos tornillos la parte del cuello que está más cercana a la cabeza puede tomar otras formas, siendo las más comunes la cuadrada y la nervada) y la rosca es la parte que tiene tallado el surco.
Además cada elemento de la rosca tiene su propio nombre; se denomina filete o hilo a la parte saliente del surco, fondo o raiz a la parte baja y cresta a la más saliente.

Rosca derecha o izquierda
Según se talle el surco (o, figuradamente, se enrolle el plano) en un sentido u otro tendremos las denominadas rosca derecha (con el filete enrollado en el sentido de las agujas del reloj) o rosca izquierda (enrollada en sentido contrario).
La más empleada es la rosca derecha, que hace que el tornillo avance cuando lo hacemos girar sobre una tuerca o un orificio roscado en el sentido de las agujas del reloj (el tornillo empleado en los grifos hace que estos cierren al girar en el sentido de las agujas del reloj, lo mismo sucede con lo tapones de las botellas de bebida gaseosa o con los tarros de mermelada).
Rosca sencilla o múltiple
Se pueden tallar simultáneamente uno, dos o más surcos sobre el mismo cilindro, dando lugar a tornillos de rosca sencilla, doble, triple... según el número de surcos tallados sea uno, dos, tres...
La más empleada es la rosca sencilla, reservando las roscas múltiples para mecanismos que ofrezcan poca resistencia al movimiento y en los que se desee obtener un avance rápido con un número de vueltas mínimo (mecanismos de apertura y cierre de ventanas o trampillas).

Identificación
Todo tornillo se identifica mediante 5 características básicas: cabeza, diámetro, longitud, perfil de rosca y paso de rosca.
§ La cabeza permite sujetar el tornillo o imprimirle el movimiento giratorio con la ayuda de útiles adecuados (Los más usuales son llaves fijas o inglesas, destornilladores o llaves Allen). Las más usuales son la forma hexagonal o cuadrada, pero también existen otras (semiesférica, gota de sebo, cónica o avellanada, cilíndrica...).

§ El diámetro es el grosor del tornillo medido en la zona de la rosca. Se suele dar en milímetros, aunque todavía hay algunos tipos de tornillos cuyo diámetro se da en pulgadas.
§ La longitud del tornillo es lo que mide la rosca y el cuello juntos.
§ El perfil de rosca hace referencia al perfil del filete con el que se ha tallado el tornillo; los más empleados son:
Las roscas en "V" aguda suelen emplearse para instrumentos de precisión (tornillo micrométrico, microscopio...); la Witworth y la métrica se emplean para sujeción (sistema tornillo-tuerca); la redonda para aplicaciones especiales (las lámparas y portalámparas llevan esta rosca); la cuadrada y la trapezoidal se emplean para la transmisión de potencia o movimiento (grifos, presillas, gatos de coches...); la dientes de sierra recibe presión solamente en un sentido y se usa en aplicaciones especiales (mecanismos dónde se quiera facilitar el giro en un sentido y dificultarlo en otro, como tirafondos, sistemas de apriete...).

El paso de rosca es la distancia que existe entre dos crestas consecutivas.Si el tornillo es de rosca sencilla, se corresponde con lo que avanza sobre la tuerca por cada vuelta completa. Si es de rosca doble el avance será igual al doble del paso.
Es importante aclarar que según el perfil de la rosca se define el tipo de rosca. Los más comunes para sujeción son Withworth y métrica. Estos tipos de rosca están normalizados, lo que quiere decir que las dimensiones de diámetro, paso, ángulo del filete, forma de la cresta y la raiz, etc... ya están predefinidas.La rosca métrica se nombra o designa mediante una M mayúscula seguida del diámetro del tornillo ( en milímetros). Asi, M8 hace referencia a una rosca métrica de 8 mm de grosor.Si el tornillo es métrico de rosca fina (tiene un paso menor del normal), la designación se hace añadiendo el paso a la nomenclatura anterior. Por ejemplo, M20x1,5 hace referencia a un tornillo de rosca métrica de 20 mm de diámetro y 1,5 mm de paso.

Utilidad
El tornillo es en realidad un mecanismo de desplazamiento (el sistema tornillo-tuerca transforma un movimiento giratorio en uno longitudinal), pero su utilidad básica es la de unión desmontable de objetos, dando lugar a dos formas prácticas de uso:
§ Combinado con una tuerca permite comprimir entre esta y la cabeza del tornillo las piezas que queremos unir. En este caso el tornillo suele tener rosca métrica y es usual colocar arandelas con una doble función: proteger las piezas y evitar que la unión se afloje debido a vibraciones. Lo podemos encontrar en la sujeción de farolas o motores eléctricos, abrazaderas, estanterías metálicas desmontables...
§ Empleando como tuerca las propias piezas a sujetar. En este caso es usual que el agujero de la pieza que toca la cabeza del tornillo se taladre con un diámetro ligeramente superior al del tornillo, mientras que la otra pieza (la que hace de tuerca) esté roscada.
Se emplea para sujetar chapas (lavadoras, neveras, automóviles...) o piezas diversas (juguetes, ordenadores...) sobre estructuras.

TUERCA
Descripción
La tuerca puede describirse como un orificio redondo roscado (surco helicoidal tallado en el interior del orificio) en el interior de un prisma y trabaja siempre asociada a un tornillo.
Si se practica un orificio redondo en un operador y después se rosca, tendremos, a todos los efectos, un operador que hace de tuerca (aunque no sea una tuerca propiamente dicha).


Tipos de roscas


La rosca empleada en las tuercas tiene las mismas características que las dadas para los tornillos (derecha o izquierda, sencilla o múltiple, métrica o cuadrada o truncada o redonda...).
Identificación
Toda tuerca se identifica, básicamente, por 4 características: nº de caras, grosor, diámetro y tipo de rosca.
El número de caras de las tuercas suele ser 6 (tuerca hexagonal) ó 4 (tuerca cuadrada). Sobre estos modelos básicos se pueden introducir diversas variaciones que imprimen a la tuerca características especiales (ciega, con reborde, ranurada...). Un modelo de tuerca muy empleado es la palomilla (rueda de las bicicletas, tendederos de ropa...), que contiene dos planos salientes para facilitar el giro de la tuerca empleando solamente las manos.

§ El grosor es la longitud de la tuerca.
§ El diámetro hace referencia al diámetro del tornillo que encaja en ella. Este diámetro no es el del agujero, sino el que aparece entre los fondos de la rosca.
§ El tipo de rosca se refiere al perfil de la rosca (que está normalizado) junto con el diámetro del tornillo que encaja en ella.
Utilidad
Las tuercas son operadores que siempre trabajan en conjunción con un tornillo. Su utilidad se centra es dos apartados: Unión desmontable de objetos y Mecanismo de desplazamiento.
§ Como unión desmontable se emplea colocando entre ella y la cabeza del tornillo las piezas que queremos unir. Al girar la tuerca esta se desplaza hacia el tornillo y atrapa con fuerza las dos piezas en su interior. Este sistema lo podemos encontrar en sistemas de fijación de farolas, motores, unión de chapas, estanterías metálicas...
§ Como mecanismo de desplazamiento no suele emplearse una tuerca propiamente dicha, sino más bien un agujero roscado en otro operador, de forma que este, haciendo las veces de una tuerca, se desplaza con cada giro del tornillo (también es posible que el que se desplace con el giro sea el tornillo). Esto da lugar al mecanismo denominado tornillo tuerca que podemos encontrar en prensas, presillas, grifos, lápiz de labios, pegamento en barra...

Además de lo anterior, las tuercas también se emplean en forma de tapa de tarros y botellas, de tal forma que cuando giramos la tapa esta avanza en dirección al cuerpo (que hace de tornillo) y produce una unión desmontable muy fiable. Esta aplicación la encontramos en casi todas las conservas de cristal, lociones, geles de baño...

TORNILLO – TUERCA


Utilidad
Se emplea en la conversión de un movimiento giratorio en uno lineal continuo cuando sea necesaria una fuerza de apriete o una desmultiplicación muy grandes. Esta utilidad es especialmente apreciada en dos aplicaciones prácticas:
Unión desmontable de objetos. Para lo que se recurre a roscas con surcos en "V" debido a que su rozamiento impide que se aflojen fácilmente. Se encuentra en casi todo tipo de objetos, bien empleando como tuerca el propio material a unir (en este caso emplea como tuerca un orificio roscado en el propio objeto) o aprisionando los objetos entre la cabeza del tornillo y la tuerca.

Empleando como tuerca el propio material se usa en sistemas de fijación de poleas, ordenadores, cerraduras, motores, electrodomésticos...
Aprisionando el objeto entre el tornillo y la tuerca se usa en: estructuras metálicas, unión de chapas finas, como eje de giro en objetos articulados (cama de hospital, compás, gafas...), etc.




Mecanismo de desplazamiento. Para lo que suelen emplearse roscas cuadradas (de uno o varios hilos) debido a su bajo rozamiento. Se encuentra en multitud de objetos de uso cotidiano: grifos, tapones de botellas y frascos, lápices de labios, barras de pegamento, elevadores de talleres, gatos de coche, tornillos de banco, presillas, máquinas herramientas, sacacorchos...
Por ejemplo, en el caso de los grifos nos permite abrir (o cerrar) el paso del agua levantando (o bajando) la zapata a medida que vamos girando adecuadamente la llave.
Cuando el avance lineal exige mucha precisión (por ejemplo en los instrumentos de medida) este mecanismo sustituye con gran ventaja al sistema cremallera-piñón.

Descripción
Para el buen funcionamiento de este mecanismo necesitamos, como mínimo, un tornillo que se acople perfectamente a una tuerca (o a un orificio roscado).
Este sistema técnico se puede plantear de dos formas básicas:
Un tornillo de posición fija (no puede desplazarse longitudinalmente) que al girar provoca el desplazamiento de la tuerca
En la barra engomadora el tornillo no se desplaza, pero su giro hace que el cilindro de cola suba o baje debido a que esta es la que hace de tuerca.
Una tuerca o un orificio roscado fijo (no puede girar ni desplazarse longitudinalmente) que produce el desplazamiento del tornillo cuando este gira (El grifo antes estudiado puede ser un ejemplo de este funcionamiento).

Características
El sistema tornillo-tuerca presenta una ventaja muy grande respecto a otros sistemas de conversión de movimiento giratorio en longitudinal: por cada vuelta del tornillo la tuerca solamente avanza la distancia que tiene de separación entre filetes (paso de rosca) por lo que la fuerza de apriete (longitudinal) es muy grande.
Por otro lado, presenta el inconveniente de que el sistema no es reversible (no podemos aplicarle un movimiento longitudinal y obtener uno giratorio).
El sistema tornillo-tuerca como mecanismo de desplazamiento se emplea en multitud de máquinas pudiendo ofrecer servicio tanto en sistemas que requieran de gran precisión de movimiento (balanzas, tornillos micrométricos, transductores de posición, posicionadores...) como en sistemas de baja precisión.
Aunque la mayor parte de los sistemas tornillo-tuerca se fabrican en acero, también los podemos encontrar fabricados en otros metales (bronce, latón, cobre, niquel, aceros inoxidables y aluminio) y en plásticos (nylón, teflón, polietileno, pvc...), todo ello dependera de sus condiciones de funcionamiento.


TIRAFONDO

Descripción

El tirafondo es un tornillo afilado dotado de una cabeza diseñada para imprimirle un giro con la ayuda de un útil (llave fija, destornillador, llave Allen...).
El diseño de la rosca se hace en función del tipo de material en el que ha de penetrar. Se fabrican tirafondos con roscas especiales para chapas metálicas (aluminio, latón, acero...), maderas (naturales, aglomerados, contrachapados, DM...), plásticos, materiales cerámicos, tacos...
Existen multitud de modelos de tirafondos que se diferencian, principalmente, por el tipo de cabeza, el útil necesario para imprimirle el giro y el tipo de rosca; a ello hemos de añadir los aspectos dimensionales: longitud y grosor.


Utilidad
Su utilidad principal se centra en la unión desmontable de objetos en las que el propio objeto es el que hace de tuerca. Los materiales que puede unir son muy diversos: plásticos, maderas, metales... Se emplean mucho en automóviles, estanterías, juguetes, ordenadores...
